Instalación de VCS + PlatformIO en Debian/Ubuntu

Estoy aprendiendo a usar la familia de microcontroladores STM32 y ha sido todo un mundo nuevo para mi. Hay bastante información pero me ha parecido algo dispersa (seguramente eso cambiará en el futuro). Quiero hacer una aportación con una nota sobre el setup del entorno de desarrollo multiplataforma PlatformIO que en entradas futuras usaremos para programar un STM32F103C8T6 (Blue Pill).

1. Instalar VSC

Lo primero que hay que hacer es instalar Visual Studio Code. Descarguen el fichero .deb desde aquí e instalen desde el mismo directorio donde está el instalador con:

$ sudo apt install ./<file>.deb

2. Instalar el complemento PlatformIO IDE

Una vez instalado VSC, ábranlo y muévanse a la pestaña de extensiones con Cntrl+Shilf+x o dando click en la pestaña:

Den click en instalar en la opción correspondiente y esperen a que termine.

3. Instalar reglas udev

Debemos movernos ahora al directorio /etc/udev/rules.d y descargar el archivo con las reglas necesarias con la siguiente serie de comandos:

$ curl -fsSL https://raw.githubusercontent.com/platformio/platformio-core/master/scripts/99-platformio-udev.rules | sudo tee /etc/udev/rules.d/99-platformio-udev.rules

Después de hacer esto deben reiniciar su computadora. Si no instalan estas reglas les dará el error: Error: libusb_open() failed with LIBUSB_ERROR_ACCESS al intentar cargar un programa a su dispositivo.

En principio es todo. PlatformIO instalará automáticamente los drivers y bibliotecas necesarias sobre la marcha. Es una maravilla.

Chan's FatFs en PIC24: Librería para lectura/escritura en memorias SD

FatFs es un módulo de sistema de archivos FAT32/16 para microcontroladores. Está escrito en ANSI C y es altamente portable entre una gran variedad de dispositivos. Si bien su documentación es muy detallada, al ser muy genérica es fácil perderse a la hora de hacer una implementación en un microcontrolador en particular.  En esta entrada trataré de explicar lo mejor posible como portarla a la familia PIC24. Lo primero que hay que entender es como están estructurados sus 5 archivos:

 Los únicos archivos del módulo que hay que editar son diskio.c y ffconf.h. La portabilidad radica en terminar de escribir las siguientes funciones de comunicación SPI:

• BYTE xchg_spi (BYTE dat)
• void xmit_spi_multi (const BYTE* buff, UINT cnt)
• void rcvr_spi_multi (BYTE* buff, UINT cnt )
• void FCKL_SLOW(void)
• void FCKL_FAST(void)


definir los macros:

• CS_LOW()
• CS_HIGH()
• MMC_CD
• MMC_WP

y crear una rutina de interrupción por timer de 1 KHz que incrementa una variable de conteo de tiempo: volatile UINT Timer. Esta interrupción sirve para el manejo de timeouts. En los archivos del ejemplo podrán encontrar comentarios detallados sobre el funcionamiento de estas funciones. Pondré un enlace al final.

Para simplificar esta primer versión del programa de ejemplo he desactivado la opción de reloj de tiempo real modificando la linea 237 de ffconf.h: FF_FS_NORTC = 1.  Cuando está opción esta desactivada se requiere crear una función adicional que maneje el tiempo del sistema de archivos (lo haremos en otra entrada usando el módulo RTC del PIC24FJXXGB002).

En esta entrada ya he explicado como configurar el reloj de sistema y en esta otra como configurar el modulo SPI y el Periferial Pin Select.

Configuración de SCK

La primer cosa que hay hacer es estar seguros de que se pueda elegir entre dos frecuencias diferentes para el reloj del módulo SPI. Una baja que se encuentre entre 100 y 400 KHz y una alta que se la de operación (hay limites para esta frecuencia que explicaré más adelante). En la página 23 del documento Section 23. Serial Peripheral Interface encontramos la siguiente información:



Los módulos de la familia PIC24 tienen dos prescalers. En este ejemplo lo que haré será dejar fijo el prescaler primario a 16:1 y alternar con el secundario entre 8:1 para el reloj con FCLK_SLOW() para tener 125 KHz y 2:1 con FCLK_FAST() para tener 500 KHz. Para verificar experimentalmente que la frecuencia sea correcta pueden usar el modo de disparo único de un osciloscopio (aquí hay un tutorial para configurar ese modo). Buena parte de las fallas con la implementación de la librería FatFs tienen que ver con una frecuencia baja incorrecta.

Conexión con el modulo SD

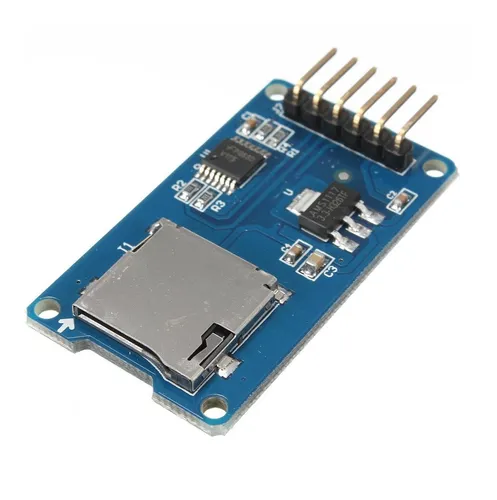

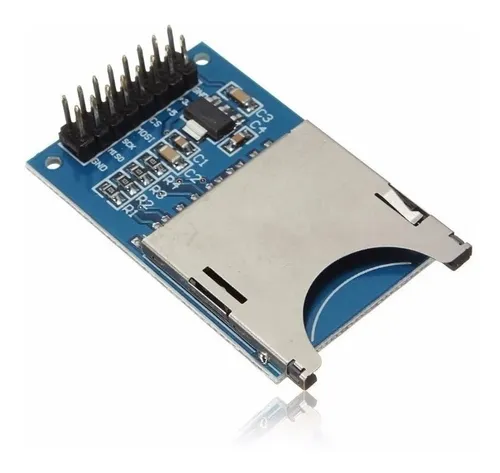

La segunda falla de implementación más común tiene que ver con la conexión física con los módulos SD. He visto en varios foros, y también me pasó, que los dispositivos de 3.3 V fallan con algunos módulos microSD de este tipo pero que funcionan perfectamente cuando construyen sus propios circuitos de conexión a la memoria SD. En mi caso sólo me ha funcionado cn PIC24 con un módulo SD de tamaño estándar (como este) y con jumper flotando conectado a SCK. Desde PIC18 a 5V no he tenido problemas.

La tercer falla más común es con la frecuencia máxima. Comentan en los foros que algunos módulos prefabricados no están optimizados para trabajar a máxima frecuencia de SDK. Sus circuitos tienen un pasa-bajas que solo permite frecuencias de entre 1-2 MHz. Si están desarrollando una aplicación comercial es mejor que integren su propio circuito de conexión con un socket microSD.

Edit: ¡Alcance hacerla funcionar hasta la frecuencia máxima de SCK para el GB002 que es de 8MHz!

Otro detalle más. El simulador Proteus solo funciona con memorias virtuales en formato FAT16 en algunas instalaciones. Al menos a mi sólo me he funcionado así. En físico no he tenido problemas con FAT32.

Nivel de optimización

Esta librería ocupa bastante espacio. Un microcontrolador de 32K de memoria de programa es apenas suficiente (pero funciona). Idealmente deberían usar de al menos 64K. Si llega a marcar un error al compilar pueden intentar subir el nivel de optimización del compilador a 2 de la siguiente forma:

Click para agrandar

Código principal

Si todo lo anterior está en orden el siguiente ejemplo de escritura debe funcionar sin problemas con este circuito (el código es para GB002, el circuito en Proteus tiene un GA002 pero el conexionado es el mismo):



Descargar archivos
